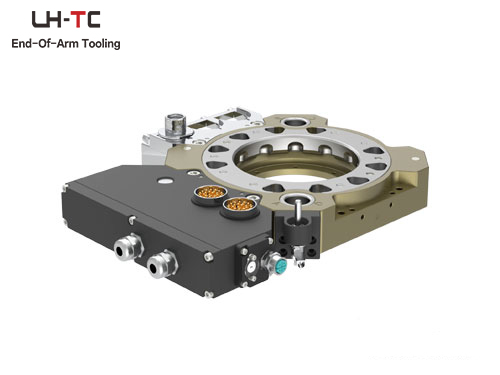

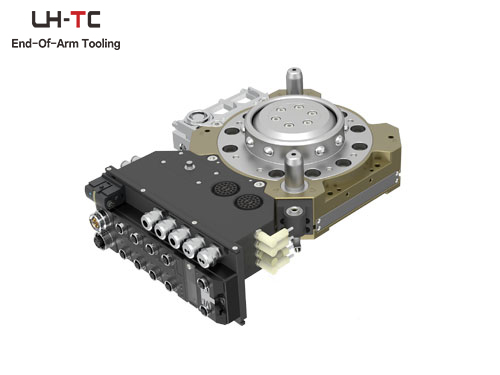

Lösung: Automatischer Greiferwechsel
Verriegelungskraft: 72930 N | Zulässiges Moment: 5000 N·m (statisch) | Zulässiges Drehmoment: 5000 N·m (statisch)
Anwendung: Speziell für Handhabungsaufgaben maßgeschneidert (oder: Tailor-made für Handhabungsanwendungen)
Sicherheitsfunktion: Mechanische Fehlerschutzvorrichtung (oder: Mechanische Sturzsicherung)
Flansch-Schnittstelle: Standardflansch nach ISO 9409
Anwendung: Einsetzbar für das Greifen und Handhaben von Werkstücken.
Funktionsbeschreibung: Ermöglicht den schnellen Wechsel zwischen verschiedenen Greifern und anderen Werkzeugen. Dieses System wird hauptsächlich in Automobil-Produktionslinien eingesetzt und ist weit verbreitet für das schnelle Umschalten zwischen Handhabungsgeräten und Manipulationswerkzeugen.
Flexibilität: Kompatibel mit verschiedenen Montagekonfigurationen. Modulkombinationen können frei gewählt werden, um den spezifischen Anforderungen unterschiedlicher Anwendungen gerecht zu werden.
|
Anwendung
|
Roboterseite / Werkzeugseite |
Anschlussmodule |
|||||
| Sensor | ProfiNet-Busmodul | Magnetventil | Sicherheitsandocken | Erdungsmodul | Wasser- und Luftmodul | ||
|
Greifen und Handhaben |

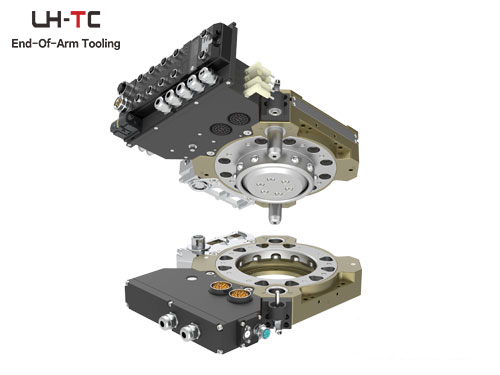

Roboterseite |
PNP/NPN Optional |
7/8-5-Pol-Leistungsschnittstelle (Buchse)
M12-4-Pol-D-kodierte Schnittstelle (Buchse) |
Doppelmagnetventil-Steuerung
Inklusive Drucküberwachung |
— |
Erdungsschutz |
PT 1/2*1 |
| Werkzeugseite | — | 7/8-5-Pol-Leistungsschnittstelle (Buchse)
M12-4-Pol-D-kodierte Schnittstelle (Buchse) 1,5 m Kabel |
— | Mechanik | Erdungsschutz | PT 1/2*1 | |
Sensor
Fluid- & Pneumatikmodul
Busmodul
