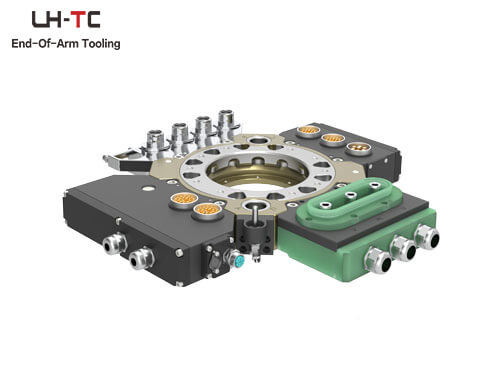

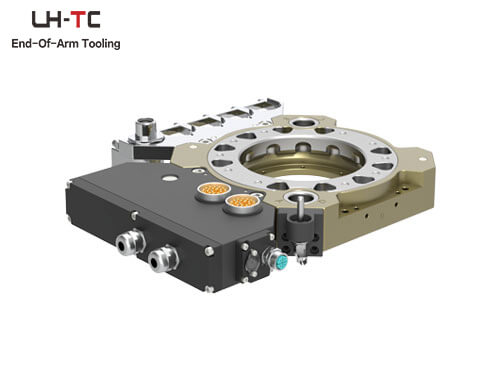

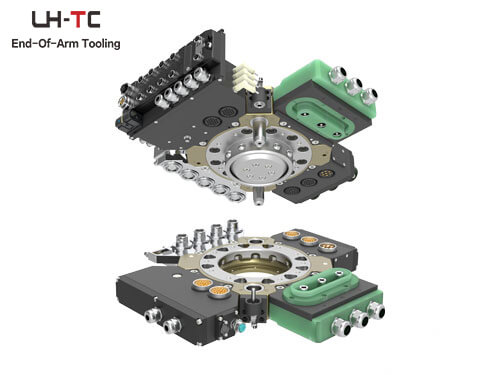

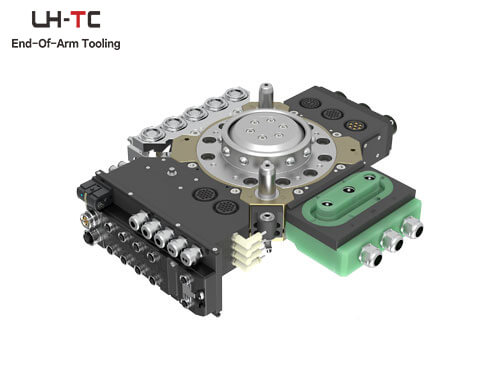

Lösung: Automatischer Wechsel zwischen Aluminium-Punktschweißzange (RSWA) und Greifer
Verriegelungskraft: 72930 N | Zulässiges Moment: 5000 N·m (statisch) | Zulässiges Drehmoment: 5000 N·m (statisch)
Anwendung: Wechsel zwischen Aluminiumschweißzange und Greifer
Schnittstelle: Industriestandard-Schweißzangenanschluss
Schutzart: Schutzart IP65
Anwendung: Einsetzbar für Schweiß-, Greif- und Handhabungsaufgaben.
Funktionsbeschreibung: Ermöglicht den flexiblen Wechsel zwischen Schweißzangen und Greifern, Schweißzangen und Schweißzangen sowie zwischen verschiedenen Greifern. Dieses System wird hauptsächlich in Automobil-Produktionslinien für das schnelle Umschalten zwischen Handhabungsgeräten und Punktschweißzangen eingesetzt.
Flexibilität & Kompatibilität: Ausgestattet mit einer mechanischen Standardschnittstelle nach ISO 9409, wodurch der direkte Anschluss an die meisten Roboterflansche möglich ist. Die Modulkombinationen können frei gewählt werden, um den spezifischen Anforderungen unterschiedlichster Anwendungen gerecht zu werden.
| Anwendung | Roboterseite / Werkzeugseite |
Anschlussmodule |
|||||||
| Sensor | ProfiNet-Busmodul | Magnetventil | Sicherheitsandocken | Erdungsmodul | Wasser- und Luftmodul | Servomodul | Leistungsmodul | ||
| Greifen und Handhaben | Roboterseite |
PNP/ NPN Optional |
7/8″-5-Pol-Leistungsschnittstelle (Stecker)
M12-4-Pol-D-kodiert (Buchse) |
Doppelmagnetventil-Steuerung
Inklusive Drucküberwachung |
— |
Erdungsschutz |
PT 1/2*5 |
20-15P Servoverbinder 20-29P Servoverbinder 22-19P Signalsteckverbinder |
400A 3-poliger Crimpkontakt |
| Schweißzange | Werkzeugseite |
— |
7/8″-5-Pol-Leistungsschnittstelle (Buchse)
M12-4-Pol-D-kodierte Schnittstelle (Buchse) 1,5 m Kabel |
— | Mechanik |
Erdungsschutz |
PT 1/2*4 2 in 2 out |
20-15S Servoverbinder 20-29S Servoverbinder 22-19S Signalsteckverbinder |
400A 3-poliger Crimpkontakt |
| Greifer | Werkzeugseite | PT 1/2*1 | — | ||||||
