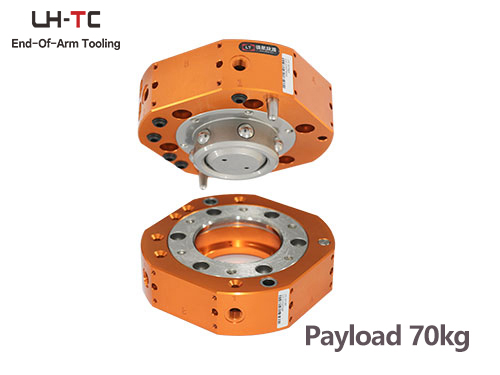

Werkzeugwechsler LTC-0070B

Modell: LTC-0070A

Roboterseite PO: F01070002 Werkzeugseite PO: F01070005

Empfohlene Nutzlast ≤ 70kg

Verriegelungskraft: 9973 N | Zulässiges Moment: 328,5 N·m (statisch) | Zulässiges Drehmoment: 451 N·m (statisch)

Pneumatikanschluss: 6*PT1/8 und 4 Modul-Montageschnittstellen

Geeignet für: Handhabung, Palettierung, Schweißen, Schleifen, Entgraten und andere Anwendungen

Mit Selbstverriegelungsfunktion bei Druckluftverlust: Selbst wenn die Druckluftzufuhr auf der Roboterseite versehentlich unterbrochen wird, trennen sich Roboterseite und Werkzeugseite nicht voneinander.

Standardkonfiguration: Sensor für Verriegelung/Entriegelung auf der Roboterseite, Sensor für Anwesenheitserkennung auf der Werkzeugseite.

Online-Chat Anfrage
  • Einführung
  • CAD-Zeichnung
  • 3D-Modell
  • Optionale Module

Modell

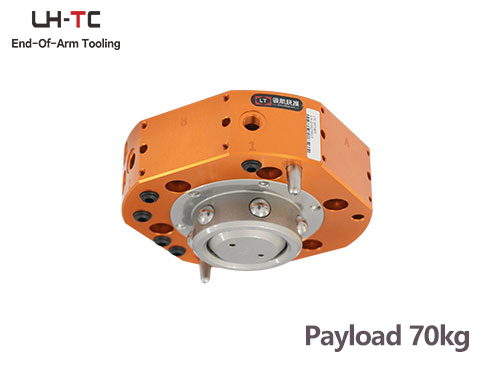

 Roboterseite LTC-0070BM

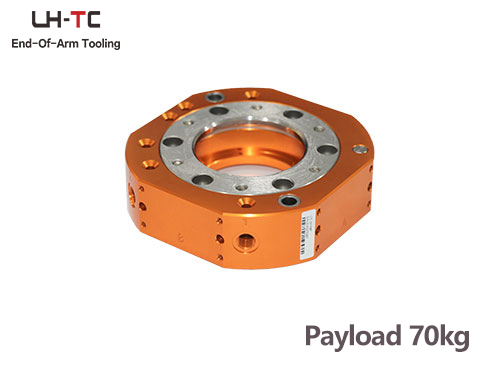

Werkzeugseite LTC-0070BT
Traglast Tragfähigkeit 70kg
erriegelungskraft (bei 0,49 MPa Druck) 9973N
Zulässiges Moment (statisch) 328,5N·m
Zulässiges Moment (statisch) 451N·m
Größe und Präzision Gehäusedurchmesser φ138mm
Gesamthöhe 74mm
Wiederholgenauigkeit ±0.02mm
Betriebsdruck 0,4 ~ 0,7 MPa
Verriegelungsmechanismus Verriegelungsstahlkugel
Materialbeschaffenheit Hauptkörpermaterial Aluminiumlegierung
Verriegelungsmechanismus Legierter Stahl
Umgebungsbedingungen Temperatur 0-60℃
Luftfeuchtigkeit 95%
Gewicht Roboterseite 1,83kg
Werkzeugseite 1,14kg
Luftanschluss Pneumatischer Anschluss 6 x PT1/8
Max. Druck 0,8 MPa



SensorSensor
LMO-P3-01
PO F06020015
Foto
LMO-P3-01
Modell LMO-P3-01
Details
LMO-N3-01
PO F06010014
Foto
LMO-N3-01
Modell LMO-N3-01
Details
Ohne Sensorgruppe LMO-XZ-01
PO F06030006
Foto
Ohne Sensorgruppe LMO-XZ-01
Modell LMO-XZ-01
Details
Elektrisches ModulElektrisches Modul
7-poliges Signalmodul
PO F04020017 F04020018
Foto
7-poliges Signalmodul
Roboterseite
7-poliges Signalmodul
Werkzeugseite
Modell LMO-E16-MS07A-AF01
Spezifikation 3A*7poliges
Gewicht 0,294kg 0,246kg
Details
15-poliges Signalmodul
PO F04020019 F04020020
Foto
15-poliges Signalmodul
Roboterseite
15-poliges Signalmodul
Werkzeugseite
Modell LMO-E16-S15A-AF01
Spezifikation 3A * 15poliges
Gewicht 0,294kg 0,245kg
Details
22-poliges Signalmodul
PO F04020046 F04020047
Foto
22-poliges Signalmodul
Roboterseite
22-poliges Signalmodul
Werkzeugseite
Modell LMO-E16-S22-AF01
Spezifikation 3A * 22poliges
Gewicht 0,352kg 0,266kg
Details
19-poliges Signalmodul (Zusatz)
PO F04020021 F04020022
Foto
19-poliges Signalmodul (Zusatz)
Roboterseite
19-poliges Signalmodul (Zusatz)
Werkzeugseite
Modell LMO-E12-S19A
Spezifikation 3A * 19poliges
Gewicht 0,253kg 0,234kg
Details
26-poliges Signalmodul (Zusatz)
PO F04020052 F04020053
Foto
26-poliges Signalmodul (Zusatz)
Roboterseite
26-poliges Signalmodul (Zusatz)
Werkzeugseite
Modell LMO-E12-S26
Spezifikation 3A * 26poliges
Gewicht 0,288kg 0,255kg
Details
6-poliges elektrisches Stromversorgungsmodul
PO F04020027 F04020028
Foto
6-poliges elektrisches Stromversorgungsmodul
Roboterseite
6-poliges elektrisches Stromversorgungsmodul
Werkzeugseite
Modell LMO-E12-E06A
Spezifikation 20A * 6poliges
Gewicht 0,284kg 0,267kg
Details
HochfrequenzmodulHochfrequenzmodul
Doppelkanal Ultraschallmodul
PO F04020079 F04020080
Foto
Doppelkanal Ultraschallmodul
Roboterseite
Doppelkanal Ultraschallmodul
Werkzeugseite
Modell LMO-E13-U02A-U02A
Spezifikation 5A 1.4KV
Gewicht 0,208kg 0,178kg
Details
ServomotormodulServomotormodul
Servomodul
PO F04020029 F04020030
Foto
Servomodul
Roboterseite
Servomodul
Werkzeugseite
Modell LMO-E13-SM10B
Spezifikation 12A*4poliges + 3A*2poliges + 2A*10poliges
Gewicht 0,313kg 0,284kg
Details
Fluid&Air moduleFluid- & Pneumatikmodul
2-Wege-Pneumatikmodul
PO F03010001 F03010002
Foto
2-Wege-Pneumatikmodul
Roboterseite
2-Wege-Pneumatikmodul
Werkzeugseite
Modell LMO-GC02A
Spezifikation 2*PT3/8 offener Luftkreislauf
Gewicht 0,118kg 0,109kg
Details
6-Wege-Pneumatikmodul
PO F03010005 F03010006
Foto
6-Wege-Pneumatikmodul
Roboterseite
6-Wege-Pneumatikmodul
Werkzeugseite
Modell LMO-GC06A
Spezifikation 6*PT1/8 offener Luftkreislauf
Gewicht 0,124kg 0,114kg
Details
10-Wege-Pneumatikmodul
PO F03010011 F03010012
Foto
10-Wege-Pneumatikmodul
Roboterseite
10-Wege-Pneumatikmodul
Werkzeugseite
Modell LMO-GC10A
Spezifikation 10*PT1/8 offener Luftkreislauf
Gewicht 0,211kg 0,192kg
Details
1-Wege-Pneumatikmodul mit Absperrventil
PO F03020005 F03020006
Foto
1-Wege-Pneumatikmodul mit Absperrventil
Roboterseite
1-Wege-Pneumatikmodul mit Absperrventil
Werkzeugseite
Modell LMO-GS01A
Spezifikation 1*PT3/8 selbstabsperrender Luftkreislauf
Gewicht 0,228kg 0,215kg
Details
1-Wege-Flüssigkeitsmodul
PO F03020001 F03020002
Foto
1-Wege-Flüssigkeitsmodul
Roboterseite
1-Wege-Flüssigkeitsmodul
Werkzeugseite
Modell LMO-L01B
Spezifikation 1*G1/2
Gewicht 0,699kg 0,664kg
Details
3-Wege-Flüssigkeitsmodul (selbstabsperrend)
PO F03020011 F03020012
Foto
3-Wege-Flüssigkeitsmodul (selbstabsperrend)
Roboterseite
3-Wege-Flüssigkeitsmodul (selbstabsperrend)
Werkzeugseite
Modell LMO-GS03A
Spezifikation 1*PT3/8-Flüssigkeitskreis (selbstabsperrend)
Gewicht 0,25kg 0,25kg
Details
BusmodulBusmodul
Ethernet-Busmodul
PO F04020094 F04020095
Foto
Ethernet-Busmodul
Roboterseite
Ethernet-Busmodul
Werkzeugseite
Modell LMO-E11-S05-BI01-AF01
Spezifikation Ethernet-Busmodul
Gewicht 0,281kg 0,218kg
Details
Ethernet-Busmodul
PO F04020058 F04020059
Foto
Ethernet-Busmodul
Roboterseite
Ethernet-Busmodul
Werkzeugseite
Modell LMO-E11-S07-BI01-AF01
Spezifikation Ethernet-Bus-Durchgangsmodul
Gewicht 0,333kg 0,297kg
Details
Devicenet-Busmodul
PO F04020062 F04020063
Foto
Devicenet-Busmodul
Roboterseite
Devicenet-Busmodul
Werkzeugseite
Modell LMO-E11-BI01-AF01
Spezifikation Devicenet-Busmodul
Gewicht 0,312kg 0,279kg
Details
PROFIBUS-Busmodul
PO F04020068 F04020069
Foto
PROFIBUS-Busmodul
Roboterseite
PROFIBUS-Busmodul
Werkzeugseite
Modell LMO-E11-BI04-AF01
Spezifikation PROFIBUS-Busmodul
Gewicht 0,312kg 0,279kg
Details
CC-Link-Busmodul
PO F04020064 F04020065
Foto
CC-Link-Busmodul
Roboterseite
CC-Link-Busmodul
Werkzeugseite
Modell LMO-E11-BI03-AF01
Spezifikation CC-Link-Busmodul
Gewicht 0,312kg 0,279kg
Details
Ethernet-Busmodul (Zusatz)
PO F04020009 F04020010
Foto
Ethernet-Busmodul (Zusatz)
Roboterseite
Ethernet-Busmodul (Zusatz)
Werkzeugseite
Modell LMO-E12-BI01
Spezifikation Ethernet-Busmodul
Gewicht 0,207kg 0,184kg
Details
Ethernet-Busmodul (Zusatz)
PO F04020007 F04020008
Foto
Ethernet-Busmodul (Zusatz)
Roboterseite
Ethernet-Busmodul (Zusatz)
Werkzeugseite
Modell LMO-E12-BI05
Spezifikation Ethernet-Busmodul
Gewicht 0,210kg 0,188kg
Details
Ethernet-Busmodul (RJ45-Schnittstelle)
PO F04020001 F04020002
Foto
Ethernet-Busmodul (RJ45-Schnittstelle)
Roboterseite
Ethernet-Busmodul (RJ45-Schnittstelle)
Werkzeugseite
Modell LMO-E12-BI15
Spezifikation Ethernet-Busmodul (RJ45-Schnittstelle)
Gewicht 0,254kg 0,231kg
Details
SonstigesSonstiges
Sicherheits-Dockingkomponenten
PO F17020002
Foto
Sicherheits-Dockingkomponenten
Roboterseite
Sicherheits-Dockingkomponenten
Werkzeugseite
Modell LTC-0040TK
Spezifikation Sicherheits-Dockingkomponenten
Gewicht 0,45 (0,1 auf der Werkzeugseite + 0,35 auf der Festkonsole)
Details
