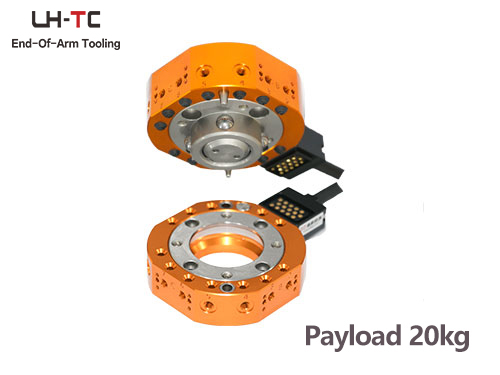

Modell: LTC-0020E
Roboterseite PO: F01030003 Werkzeugseite PO: F01030007
Empfohlene Nutzlast ≤ 20kg
Verriegelungskraft: 1193 N | Zulässiges Moment: 26,5 N·m (statisch) | Zulässiges Drehmoment: 35,7 N·m (statisch)
Pneumatikanschluss: 6*M5 und 2 Modul-Montageschnittstellen
Geeignet für: Montage, Handhabung usw.
Mit Selbstverriegelungsfunktion bei Druckluftverlust: Selbst wenn die Druckluftzufuhr auf der Roboterseite versehentlich unterbrochen wird, trennen sich Roboterseite und Werkzeugseite nicht voneinander.
|
Modell |
Roboterseite | LTC-0020EM |
| Werkzeugseite | LTC-0010ET | |
| Traglast | Tragfähigkeit | 20kg |
| erriegelungskraft (bei 0,49 MPa Druck) | 2514N | |
| Zulässiges Moment (statisch) | 58,6N·m | |
| Zulässiges Moment (statisch) | 85N·m | |
| Größe und Präzision | Gehäusedurchmesser | φ50.5mm |
| Gesamthöhe | 42mm | |
| Wiederholgenauigkeit | ±0.02mm | |
| Betriebsdruck | 0,4 ~ 0,7 MPa | |
| Verriegelungsmechanismus | Verriegelungsstahlkugel | |
| Materialbeschaffenheit | Hauptkörpermaterial | Aluminiumlegierung |
| Verriegelungsmechanismus | Legierter Stahl | |
| Umgebungsbedingungen | Temperatur | 0-60℃ |
| Luftfeuchtigkeit | 95% | |
| Gewicht | Roboterseite | 0,53kg |
| Werkzeugseite | 0,3kg | |
| Luftanschluss | Pneumatischer Anschluss | 12x M5 |
| Max. Druck | 0,8 MPa | |
Elektrisches Modul
| 8-poliges Signalmodul | ||
|---|---|---|
| PO | F04010042 | F04010043 |
| Foto |
Roboterseite
|

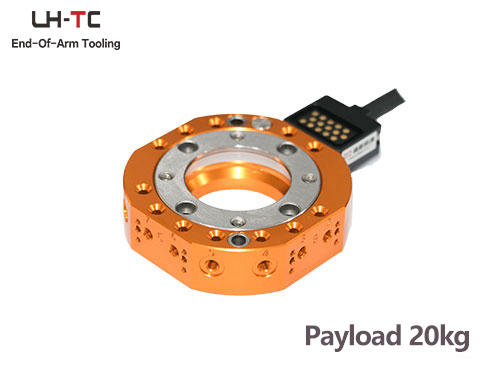

Werkzeugseite
|
| Modell | LMO-S08B | |
| Spezifikation | 2A * 8poliges | |
| Gewicht | 0,087kg | 0,068kg |
| Details | ||
| 14pins Signal Module | ||
|---|---|---|
| PO | F04010058 | F04010059 |
| Foto |
Roboterseite
|
Werkzeugseite
|
| Modell | LMO-S14A | |
| Spezifikation | 2A * 14poliges | |
| Gewicht | 0,087kg | 0,068kg |
| Details | ||
Hochfrequenzmodul
Servomotormodul
Fluid- & Pneumatikmodul
| 4-Wege-Pneumatikmodul | ||
|---|---|---|
| PO | F03010015 | F03010016 |
| Foto |
Roboterseite
|
Werkzeugseite
|
| Modell | LMO-GC04B | |
| Spezifikation | 4*M5 | |
| Gewicht | 0,038kg | 0,034kg |
| Details | ||
Busmodul
