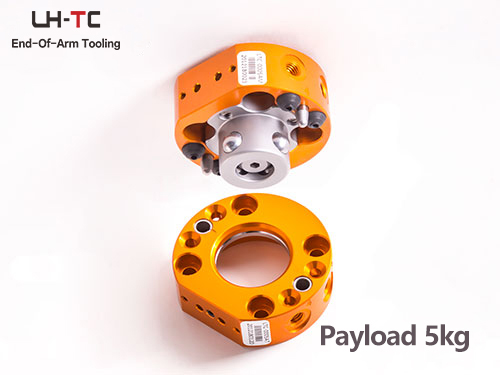

Modell: LTC-0005A
Roboterseite PO: F01010001 Werkzeugseite PO: F01010002
Empfohlene Nutzlast: ≤ 5 kg
Verriegelungskraft: 770 N Zulässiges Moment: 13,2 N·m (statisch) Zulässiges Drehmoment: 18 N·m (statisch)
Pneumatikanschluss: 4*M5 und 1 Modul-Montageschnittstelle
Geeignet für: Montage, Handhabung usw.
Mit Selbstverriegelungsfunktion bei Druckluftverlust: Selbst wenn die Druckluftzufuhr auf der Roboterseite versehentlich unterbrochen wird, trennen sich Roboterseite und Werkzeugseite nicht voneinander.
|
Modell |

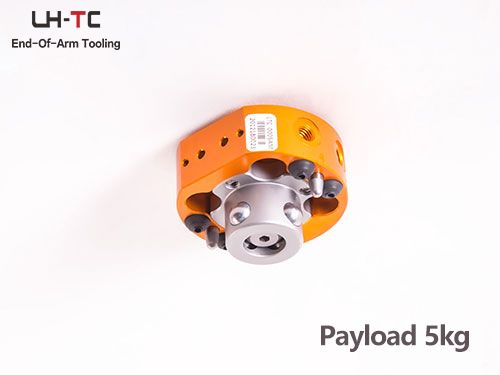

Roboterseite | LTC-0005AM |

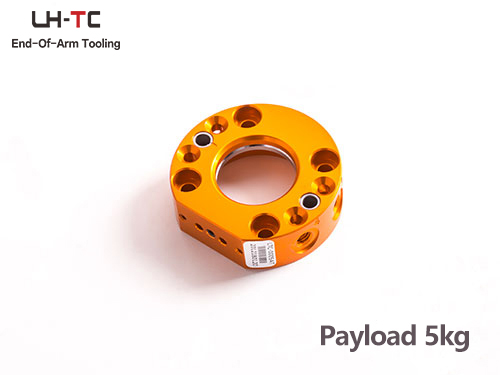

| Werkzeugseite | LTC-0005AT | |
| Traglast | Tragfähigkeit | 5kg |
| erriegelungskraft (bei 0,49 MPa Druck) | 770N | |
| Zulässiges Moment (statisch) | 13,2 N·m | |
| Zulässiges Moment (statisch) | 18N·m | |
| Größe und Präzision | Gehäusedurchmesser | φ46mm |
| Gesamthöhe | 30mm | |
| Wiederholgenauigkeit | ±0,015 mm | |
| Betriebsdruck | 0,4 ~ 0,7 MPa | |
| Verriegelungsmechanismus | Verriegelungsstahlkugel | |
| Materialbeschaffenheit | Hauptkörpermaterial | Aluminiumlegierung |
| Verriegelungsmechanismus | Legierter Stahl | |
| Umgebungsbedingungen | Temperatur | 0-60℃ |
| Luftfeuchtigkeit | 95% | |
| Gewicht | Roboterseite | 0,11 kg |
| Werkzeugseite | 0,04 kg | |
| Luftanschluss | Pneumatischer Anschluss | 4 x M5 |
| Max. Druck | 0,8 MPa | |
