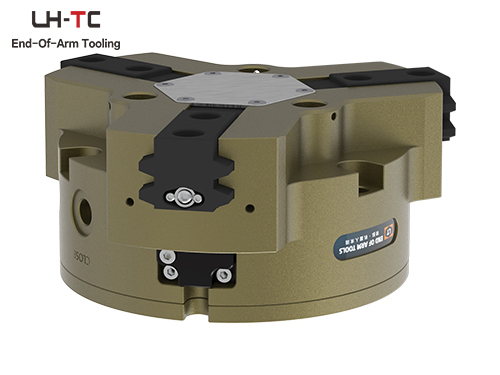

Modell: LT-PG3-160A-CFM
Hub pro Backe: 16 mm
Schließkraft: 7770 N, Mindestfederkraft: 1800 N
Maximale Betriebstemperatur: 90 °C
Kombination aus mehrzahniger Führungsschiene und Trapezform. Erfüllt die Anforderungen an die Aufnahme hoher Biegemomente.
Patentiertes Beschichtungsverfahren gewährleistet nahezu verlustfreie Präzision auch nach zehntausenden Schleifzyklen.
Selbstschmierende Konstruktion für zuverlässiges Spannen.
| Hub pro Backe (mm) | Min. Federkraft (N) | Schließkraft (N) | Öffnungskraft (N) | Werkstückgewicht (kg) | Gewicht (kg) |
| 16 | 1800 | 7770 | / | 29.5 | 5,9 |
| Min. Betriebsdruck (MPa) | Nenndruck (MPa) | Max. Betriebsdruck (MPa) | IP-Schutzart (IP) | Öffnungs-/Schließzeit (s) | Wiederholgenauigkeit (mm) |
| 0,4 | 0,6 | 0,65 | IP40 | 0,58/0,4 | 0,02 |
| Luftverbrauch (pro Doppelhub) | Max. Fingerlänge (mm) | Max. Fingergewicht (kg) | Moment Mx(N·m) | Moment My(N·m) | Moment Mz(N·m) |
| 870 | 210 | 3,5 | 170 | 180 | 130 |
| Max. axiale Kraft Fz (N) | |||||
| 4300 |
